MTP vs MPO-liitin - Tärkeimmät erot selitetty

Kirjailija: HaydenHayden@springoptic.comViimeksi päivitetty: 9. maaliskuuta 2026

mtp mpo

Nykypäivän-intensiivisessä ja nopeassa{1}}digitaalisessa ympäristössäMTP- ja MPO-tekniikkaon keskeinen rooli rakentamisessasuuritiheyksiset, skaalautuvat kuituoptiset infrastruktuurit. Näitä liittimiä ja kaapeleita käytetään laajaltidatakeskukset, yritysverkot ja teleoperaattoritjotka tarvitsevat nopeaa käyttöönottoa, tilaa{0}säästäviä ratkaisuja ja tulevaisuuden-kestäviä yhteyksiä. Ymmärtäminenero MPO:n ja MTP:n välillä, sekä niiden edut ja sovellukset, on ratkaisevan tärkeää verkon suunnittelijoille ja insinööreille.

Ominaisuus	MPO	MTP
Valmistaja	Yleinen standardi	US Conec korkea{0}}suorituskyky
Kuitumäärä	8 / 12 / 16 / 24	8 / 12 / 16 / 24
Lisäyksen menetys	Vähemmän tai yhtä suuri kuin 0,35 dB	Pienempi tai yhtä suuri kuin 0,35 dB, tiukempi toleranssi
Palautustappio	Suurempi tai yhtä suuri kuin 55 dB (UPC), suurempi tai yhtä suuri kuin 60 dB (APC)	Suurempi tai yhtä suuri kuin 55 dB (UPC), suurempi tai yhtä suuri kuin 60 dB (APC), vakaampi
Ferrule Toleranssi	Vakio	Korkea{0}}tarkkuus
Luotettavuus	Vakio	Parannettu kestävyys
Käytä Case	Yleinen tiheä{0}}kaapelointi	Palvelinkeskukset, 100G/400G, yritys

Huomautus: MTP on yleensä suositeltavatehokkaita{0}}verkkoja, erityisesti 40G-, 100G- ja 400G-käyttöönotuksissa.

mpo-detail

2. Nopea käyttöönotto
Ennalta-päätettyrunkokaapelit, välijohdot ja irrotuskaapelitvirtaviivaistaa asennusta ja alentaa työvoimakustannuksia.

3. Modulaarinen suunnittelu
MPO/MTPkasetit ja patch-paneelitmahdollistaa helpot siirrot, lisäykset ja muutokset strukturoiduissa kaapelointijärjestelmissä.

4. Monipuolisuus
Tukeeyksimuotoisia{0}}- ja monimuotokuitujamukaan lukien OM3, OM4 ja OM5.

5. Skaalautuvuus
Päivitykset alkaen10 G - 40 G, 100 G tai 400 Gvoidaan saavuttaa yksinkertaisesti vaihtamalla kasetteja tai patch-kaapeleita.

6. Luotettavuus ja kestävyys
MTP/MPO-liittimet testataan tarkasti sen varmistamiseksipieni sisäänvientihäviö, suuri paluuhäviö ja pitkä mekaaninen käyttöikä (>1000 paritussykliä).

·MPO/MTP-runkokaapeli
Käytetään kytkentäpaneelien tai kasettien liittämiseen. Saatavilla12-kuituinen, 24-kuituinen ja 48-kuituinenmuotoja.

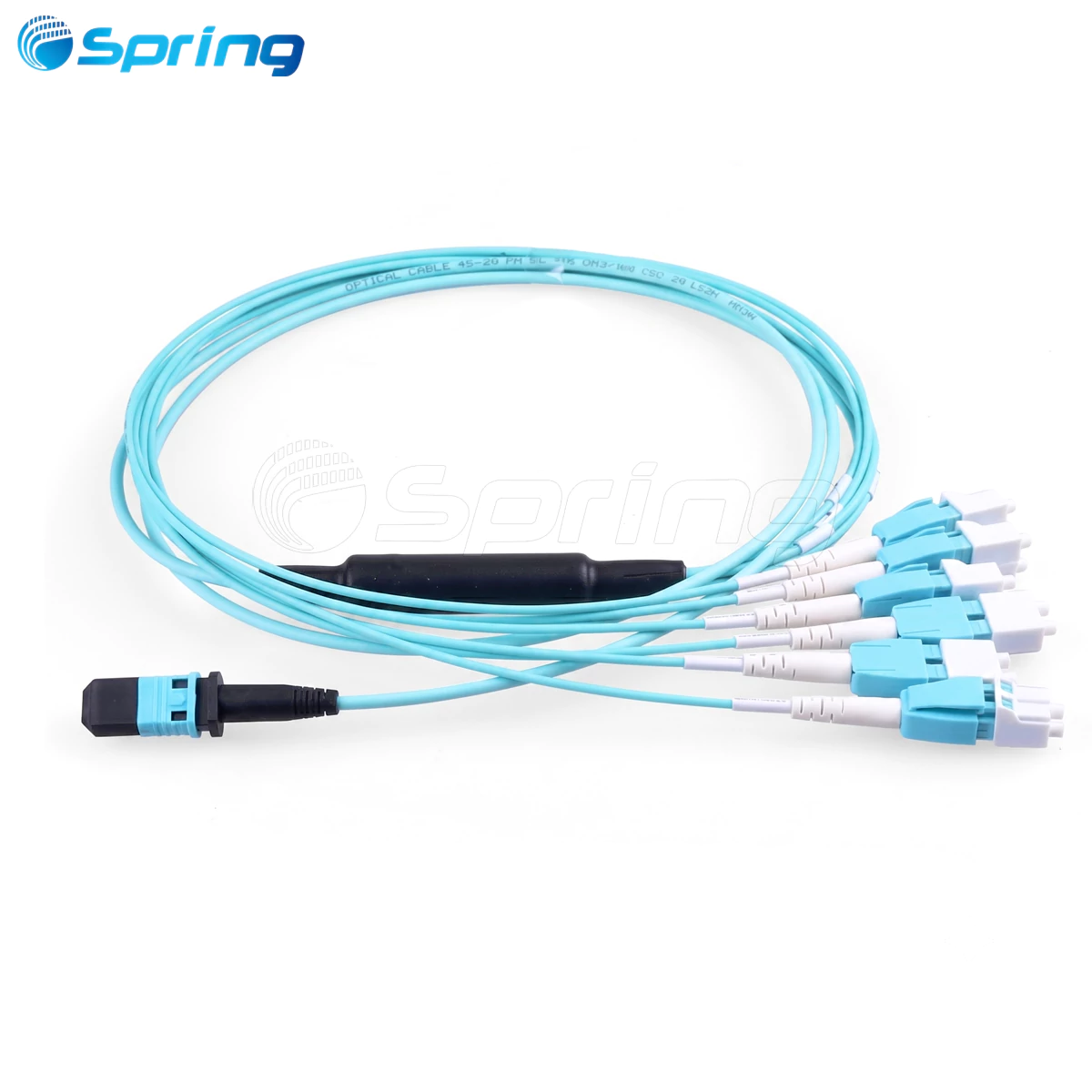

·MPO Breakout -kaapeli(Tuuletin{0}}uloskaapeli)
Halkaisee rungon yksilöiksiLC/SC liittimet, esim. MPO → LC-purkaus.

·MTP/MPO-korjausjohto
Yhdistää aktiiviset laitteet, kuten lähetin-vastaanottimet. Kokoonpanot sisältävätMTP→MTP, MPO→MPO, MPO→LC.

·Yleinen MTP/MPO-kuitukaapeli
Kattaa kaikki MTP/MPO-kaapelityypit, mukaan lukienMTP LC -kaapeli, MTP:stä LC:hen, MTP-patch-kaapeli ja MTP-single{0}}mode breakout.

·Napaus ja kuitumäärä
Luokiteltunapaisuus (tyyppi A, B tai C)ja kuitumäärä (8, 12, 16, 24, 32, 48).

mtp-mpo-polarity

Oikea napaisuus on välttämätöntäTx/Rx kohdistus:

Tyyppi	Kuitukartoitus	Liittimen suunta	Käytä Case
Tyyppi A	Suoraan{0}}läpi	Näppäin-Ylös → Näppäin-Alas	Napaisuuden muunnoskasetit
Tyyppi B	Ylitä-	Näppäin-Ylös → Näppäin-Ylös	Suora Tx/Rx kohdistus
Tyyppi C	Pareittain käännetty	Näppäin-Ylös → Näppäin-Alas	Viereisen kuituparin kääntäminen

Väärä napaisuus voi aiheuttaalinkin vika, mikä tekee huolellisesta suunnittelusta kriittistä käyttöönoton aikana.

Suuri{0}}tiheysholkki: 8–24 kuitua tarkasti kohdistettuna.

Työnnä{0}}Vedä salpa: Nopeat, turvalliset yhteydet.

Näppäin-Ylös/Näppäin-Alassuunta: Napaisuuden säätö.

UPC/APC-vaihtoehdot: Matala IL (pienempi tai yhtä suuri kuin 0,35 dB), korkea RL (suurempi tai yhtä suuri kuin 60 dB).

Kestävyys: Toistuva parittelu ilman suorituskyvyn heikkenemistä.

MPO/MTP-kasetti: Modulaarinen katkaisu runkokaapelista LC/SC-duplex-liittimiin.

Kuituoptinen Patch-paneeli: Järjestetyt, skaalautuvat portit -tiheyksille yhteyksille.

MTP/MPO-sovitin ja liitin: yhdistää turvallisesti kaksi MPO/MTP-liitintä.

Palvelinkeskukset: Nopeat{0}}yhteydet, kuten40G QSFP+ → 4×10G SFP+käyttämällä MPO→LC breakoutia.

Tietoliikenne: Ydinkuiturunkokaapelointi MPO-liittimillä.

Yritysverkot: Modulaariset kaapelointijärjestelmät, joissa käytetään kasetteja ja kytkentäpaneeleja.

Lähetys ja armeija: Kestävä, tiheä{0}}kaapelointi vaativiin ympäristöihin.

Teolliset ja lääketieteelliset kuitujärjestelmät: Luotettavat optiset päätteet laitteille ja mittauslaitteille.

24-kuituinen MTP/MPO: Suurempi kaistanleveys ja tiheys, ihanteellinen100G/400G verkot.

12-kuitu ja 16-kuitu: Kustannustehokas-ja laajalti käytössä yritysverkoissa.

MPO-HDMI-sovittimet: Kehittyvä tekniikka kuitujen liittämiseen videoliitäntöihin.

MPO/MTP-järjestelmän suunnittelu: Sisältää runkokaapelit, kasetit, kytkentäpaneelit ja sovittimettulevaisuuden-varma, skaalautuva käyttöönotto.

Parametri	Tyypillinen suorituskyky
Lisäyksen menetys	Vähemmän tai yhtä suuri kuin 0,35 dB
Palautustappio	Suurempi tai yhtä suuri kuin 60 dB (APC), suurempi tai yhtä suuri kuin 55 dB (UPC)
Kuitumäärä	8–24
Käyttölämpötila	-40 astetta +85 asteeseen
Kestävyys	>1000 paritussykliä

Nämä mittarit varmistavatvakaat, laadukkaat{0}}yhteydetnykyaikaisissa verkoissa.

Q1: Mitä eroa on MPO:lla ja MTP:llä?
V: MTP on -suorituskykyinen MPO, jolla on tiukemmat toleranssit, parempi optinen suorituskyky ja suurempi luotettavuus.

Q2: Voidaanko MPO:ta ja MTP:tä käyttää keskenään?
V: Kyllä, mutta MTP:tä suositellaan100 Gt ja 400 G{2}}tiheyksiset verkot.

Q3: Kuinka monta kuitua MTP/MPO-liittimet tukevat?
V: Tyypillisesti 8, 12, 16, 24 kuitua, joskus jopa 48 räätälöityissä ratkaisuissa.

Q4: Missä MTP/MPO-liittimiä käytetään?
A: Datakeskukset, FTTH-verkot, yritys-, televiestintäverkot, ja lähetys-/sotilaalliset järjestelmät.

Q5: Miksi MTP/MPO-liittimet ovat suositeltavia?
V: Suuri tiheys, pieni lisäyshäviö, suuri paluuhäviö, modulaarisuus ja helppokäyttöisyys.

MTP/MPO-liittimet ovat nykyaikaisten kuituverkkojen selkäranka. Oikean valintaMTP vs MPO -liitintakaatehokas, skaalautuva ja luotettavaliitettävyyttä.

SPRING tarjoaa täydelliset MTP/MPO-ratkaisut:

MTP/MPO-runko- ja irrotuskaapelit

MPO Patch -paneelit ja -kasetit

MTP/MPO-silmukat

Kaikki tuotteet on testattulaatua ja suorituskykyä. Ilmaisia näytteitä on saatavilla.
